Паровой котел Е 0.6 0.9 в Брянске
Паровой котел Е 0.6 0.9
Цена 1 255 000 рублей с НДС
Цена на паровой котел Е 0.6 0.9 с доставкой от 1 305 000 рублей с НДС
Условия поставки:
В наличии на складе
ТК по России и Казахстану
Безналичный расчет
Этот товар вы можете купить в лизинг
Паровой жаротрубный котел
Удобно размещается в маленьких котельных
Плавная выработка пара даже при подпитке холодной водой, без температурных колебаний
Дымосос не требуется, работает на самотяге
В комплект поставки входит вентилятор, полный комплект запорной арматуры и КИП
Для очистки поверхностей нагрева от сажи остановка котла не требуется
Температура пара до 170 °С
Технические характеристики
Комплект поставки
Дополнительно потребуются
Отзывы
| Тип котла | Жаротрубный | Объем паровой части, м³ | 0.29 |
|---|---|---|---|
| Паропроизводительность, кг/час | 600 | Аэродинамическое сопротивление, Па (мм. вод. ст.) | 6.7 |
| Тепловая мощность, кВт | 440 | Тяга | Естественная |
| Диапазон регулирования теплопроизводительности, % | 50-100 | Объем топочной камеры, м³ | 1.52 |
| Топливо | Твердое топливо, Уголь | Размер топочной камеры, длина*ширина*высота, мм | 1765*1100*850 |
| Низшая теплота сгорания топлива УГОЛЬ, кКал/кг | 5230 | Активная площадь решетки горения, м² | 1.61 |
| КПД (УГОЛЬ), не менее, % | 76.7 | Присоединительные размеры выхода пара, Ду | 50 |
| Расход топлива при максимальной нагрузке котла (УГОЛЬ), кг/ч | 121 | Присоединительные размеры по водяному тракту, Ду | 32 |
| Расход условного топлива, кг/ч | 90 | Присоединительные размеры по дымовым газам / диаметр дымовой трубы, мм | 450 |
| Температура пара, °C | 120, 130, 140, 150, 160, 170 | Габаритные размеры, длина*ширина*высота, мм | 3300*2050*2100 |
| Избыточное давление пара, не более, МПа | 0.9 | Масса, кг | 3800 |
| Избыточное давление пара, не более, кгс/см² | 9 | Марка котла | STEAMEXPERT |
| Полный объем котла, м³ | 2.9 |
Это устройство работает со вспомогательным оборудованием, которое приобретается отдельно. Если вы хотите сразу узнать стоимость всей установки, добавьте заинтересовавшие вас позиции в корзину. Чтобы точно расчитать стоимость доставки до вашего объекта, укажите его адрес в корзине и оправьте нам заявку. Обычно мы отвечаем в течение дня.
Об этом товаре еще нет отзывов. Будьте первым!
Паровой котел Е 0.6 0.9 на угле
Изготовление парового котла Е 0.6 0.9 на угле
Завод изготовитель паровых котлов Е 0.6 0.9 на угле
Производство паровых котлов Е 0.6 0.9
Изготовление паровых котлов Е
Изготовление угольных паровых котлов Е 0.6 0.9
Производство промышленных котлов Е 0.6 0.9
Изготовление твердотопливных паровых котлов Е 0.6 0.9
Изготовление парогенераторов Е 0.6 0.9 на угле
Паровые котлы Е 0.6 0.9 под заказ
Паровой котел Е 0.6-0.9 кг пара в час на твердом топливе. Основные характеристики:
- паропроизводительность 0.6 т пара в час;
- максимальная температура пара 170 градусов;
- давление пара 0.9 МПа, 9 кгс/см2;
- тепловая мощность 0. 22 МВт, 220 КВт;
- топливо – каменный и бурый уголь;
Подобрать требуемую мощность парового котла для вашего предприятия вы можете по ссылке.
Сравнивая цены на паровые котлы в Брянске, обратите внимание на комплектацию!
Комплект поставки котла нашего производства:
- Котельный блок Е 0.6-0.9 - 1 шт
- Труба дымовая Е 0.6-0.9 - 1 шт
- Предохранительный клапан парового котла 17с28нж ДУ 50 - 2 шт
- Вентилятор ВЦ 14-46 №2,5 с дв. 0,55/1500 - 1 шт
- Вентиль 15Б1П Ду 15 Ру 16 - 2 шт
- Вентиль 15Б1П Ду 20 Ру 16 - 1 шт
- Вентиль 15Б1П Ду 25 Ру 16 - 1 шт
- Вентиль 15Б1П Ду 32 Ру 16 - 1 шт
- Указатель уровня 12кч11бк №6 - 2 шт
- Запорное устройство указателя уровня 12б2бк Ду 20 - 2 шт
- Вентиль чугунный фланцевый 15кч16п1 Д50 Ру25 - 1 шт
- Клапан обратный муфтовый Ду 32 - 1 шт
- Кран трехходовой 11б38бк2 Ду 15 (под манометр, пар) - 2 шт
- Манометр ДМ2005Сг - 1 шт
- Манометр МП160 - 1 шт
- Трубка сифонная (Перкинса) прямая - 1 шт
Дополнительно для подключения вам потребуются
- Насос GRUNDFOS CR 1/19
- Водоподготовка (подбирается на основании химического анализа воды)
Устройство и описание
Промышленный паровой котел Е 0.6-0.9 с естественной циркуляцией жаротрубный, состоит из двух жаровых труб из листа 5. Пространство между обечайками заполняется водой, сверху устанавливается паросборник, в котором собирается образующийся пар. Для получения высокого КПД котла в хвостовой части топки устанавливаются цельнотянутые трубы диаметром 57 толщиной стенки 3,5 мм сталь 20. По ним также движется и нагревается теплоноситель.
Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.
На паросборник устанавливаются 2 предохранительных клапана марки 17с28нж.
Принцип работы парового котла Е
Твердое топливо сгорает в топке. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный температурой до 170 градусов. При необходимости парогенератор может производить пар меньшей температуры.
Таблица зависимости температуры пара от давления:
| Температура пара, °С | 115 | 120 | 130 | 140 | 150 | 160 | 165 | 170 |
|---|---|---|---|---|---|---|---|---|
| Давление пара, МПа | 0.07 | 0.1 | 0.17 | 0.26 | 0.38 | 0.52 | 0.6 | 0.7 |
Для горения угля в топку вентилятором подается воздух. Дымовые газы проходят трубную систему и поступают дымовую трубу.
Паровой котел Е 0.6-0.9 кг пара укомплектован автоматикой. Заводская автоматика ограничивает предельно допустимые параметры работы и давление пара, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане.
Температура сухого насыщенного пара в парогенераторе регулируется изменением давления пара, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактный манометр по приведенной выше таблице соответствия давления и температуры.
Автоматика парового котла по заданному давлению производит управление дутьевым вентилятором и, следовательно, интенсивностью горения.
Вода для паровых котлов подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.
Подключение котла Е 0.6-0.9
Подключение и монтаж парового котла с давлением более 0.07 Мпа и температурой пара более 115 градусов должно производится строго по проекту. Для ввода парового котла Е необходимо получить разрешение на ввод в эксплуатацию в Ростехнадзоре. Ростехнадзор проверяет правильность выполнения монтажных и пусконаладочных работ, а также соблюдения требований правил охраны труда.
Подключение парового котла Е
Ориентировочная схема подключения котла представлена на схеме.
На нашем заводе вы можете купить все необходимое оборудование для подключения парового котла Е-0.6-0.9 в Брянске.
Безопасность котла
Безопасная эксплуатация котла обеспечивается выполнением требований
- Инструкции по эксплуатации
- Правил технической эксплуатации тепловых энергоустановок
Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»
Паровой котел Е 0.6-0.9 должен управляться автоматикой безопасности, имеющей сертификат соответствия.
Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию котла, является предохранительный клапан парового котла. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации котла Е 0.6-0.9 представлены в паспорте и руководстве по эксплуатации.
Гарантии изготовителя
На заводе изготовителе котел Е 0.6-0.9 подвергается гидравлическому испытанию давлением 1,2 МПа (12 кгс/см2).
Гарантийный срок - 24 месяца со дня отгрузки с завода.
Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.
Срок эксплуатации парового котла 10 лет.

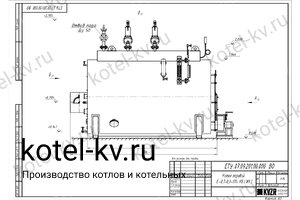

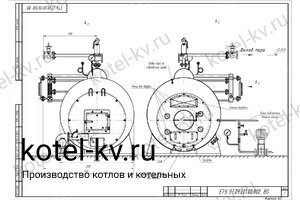

Чертежи парового котла Е 0.6 0.9
Описание товара
Купить Паровой котел Е 0.6 0.9 в Брянске
Для получения консультации укажите номер вашего телефона
Еще больше видео на нашем канале
Промышленный паровой котел Е 0.6 0.9 (производительность 600 кг пара в час, температура пара не более 170 С°, давление пара 0.9 МПа (9 кгс/см²), тепловая мощность 0.44 МВт (440 КВт), топливо - уголь). Применяется для технологических целей в производстве.
